ZAJQ型智能电动球阀
| ZAJQ型智能电动球阀是由DTR系列智能式执行机构和三通球阀组成，是一种旋转类切断调节阀门，具有关闭严密，结构紧凑，重量轻，维修方便等优点。广泛用于气体、液体、蒸汽、油品等腐蚀性介质的管道自动化控制中。<br> 两阀座密封三通球阀具有结构紧凑、外型美观、密封性能好。它能实现对管道中介质流向的切换。也能使相互垂直的两个通道连通或关闭。<br> 四阀座密封三通球阀具有造型美观、结构紧凑合理，它不仅可实现介质流向的切换，也可使三个通道相互连通，现时也可关闭任一通道，使另外两个通道连通，灵活控制管路中介质的合流或分流。 |
一、控制模块主要技术指标
控制精度：0.1%~3.1%可调。
接受控制信号：0～10mA.DC、 4～20mA.DC或1～5V.DC
按键选择：1、输入信号中断时：“中断”模态（开、停、关）2、正逆动作选择3、控制精度选择。
电动装置全开、全闭位置自动定位标定，方便准确。
按输入信号和电动装置位置进行智能步距调整自动定位，抑制振荡精度高。
输出电动装置位置信号：4~20mA.DC对应电动装置全闭、全开。
接受控制信号：0～10mA.DC、 4～20mA.DC或1～5V.DC
按键选择：1、输入信号中断时：“中断”模态（开、停、关）2、正逆动作选择3、控制精度选择。
电动装置全开、全闭位置自动定位标定，方便准确。
按输入信号和电动装置位置进行智能步距调整自动定位，抑制振荡精度高。
输出电动装置位置信号：4~20mA.DC对应电动装置全闭、全开。
二、阀内组件
阀芯形式： O型阀芯
流量特性： 快开型
材 料： 1Cr18Ni9Ti 0Cr17Ni12Mo2衬聚四氟乙烯
密封面材料：聚四氟乙烯、PPL、硬密封
流量特性： 快开型
材 料： 1Cr18Ni9Ti 0Cr17Ni12Mo2衬聚四氟乙烯
密封面材料：聚四氟乙烯、PPL、硬密封
三、执行机构
类型：可选PSQ、3810R、DTR角行程执行机构。防爆型选3810系列。
技术参数和性能：请参阅对应的执行机构和阀门定位器的说明书。
技术参数和性能：请参阅对应的执行机构和阀门定位器的说明书。

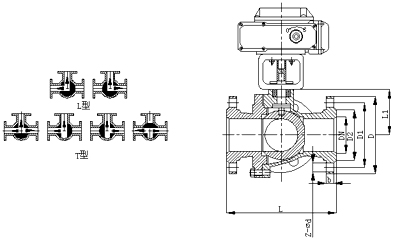

四、主要外形尺寸
|
公称压力或压力级
|
公称通径
|
尺寸（mm）
|
|||||||
|
mm
|
in
|
L
|
L1
|
D
|
D1
|
D2
|
b
|
z-Φd
|
|
|
PN1.6MPa
|
15
|
|
130
|
65
|
95
|
65
|
45
|
14
|
4-14
|
|
20
|
|
150
|
75
|
105
|
75
|
55/58
|
14/16
|
4-14
|
|
|
25
|
|
160
|
80
|
115
|
85
|
65/68
|
14/16
|
4-14
|
|
|
32
|
|
180
|
90
|
135/140
|
100
|
78
|
16
|
4-18
|
|
|
40
|
|
200
|
100
|
145/150
|
110
|
85/88
|
16
|
4-18
|
|
|
50
|
|
230
|
115
|
160/165
|
125
|
100/102
|
16/18
|
4-18
|
|
|
65
|
|
290
|
145
|
180/185
|
145
|
120/122
|
18
|
4-18
|
|
|
80
|
|
310
|
155
|
195/200
|
160
|
135/138
|
20
|
4-18
|
|
|
100
|
|
350
|
175
|
215/220
|
180
|
155/158
|
20
|
4-18
|
|
|
125
|
|
400
|
200
|
245/250
|
210
|
185/188
|
22
|
4-18
|
|
|
150
|
|
480
|
240
|
280/285
|
240
|
210/212
|
24/22
|
8-23/8-22
|
|
|
PN2.5MPa
|
15
|
|
130
|
65
|
95
|
65
|
45
|
16
|
4-14
|
|
20
|
|
150
|
75
|
105
|
75
|
55/58
|
16
|
4-14
|
|
|
25
|
|
160
|
80
|
115
|
85
|
65/68
|
16
|
4-14
|
|
|
32
|
|
180
|
90
|
135/140
|
100
|
78
|
18
|
4-18
|
|
|
40
|
|
200
|
100
|
145/150
|
110
|
85/88
|
18
|
4-18
|
|
|
50
|
|
230
|
115
|
160/165
|
125
|
100/102
|
20
|
4-18
|
|
|
65
|
|
290
|
145
|
180/185
|
145
|
120/122
|
22
|
8-18
|
|
|
80
|
|
310
|
155
|
195/200
|
160
|
135/138
|
22/24
|
8-18
|
|
|
100
|
|
350
|
175
|
230/235
|
190
|
160/162
|
24
|
8-23/8-22
|
|
|
125
|
|
400
|
200
|
270
|
220
|
188
|
28/26
|
8-25/8-26
|
|
|
150
|
|
480
|
240
|
300
|
250
|
218
|
30/28
|
8-25/8-26
|
|
|
15
|
|
130
|
65
|
95
|
65
|
45
|
16
|
4-14
|
|
|
20
|
|
150
|
75
|
105
|
75
|
55/58
|
16
|
4-14
|
|
|
25
|
|
160
|
80
|
115
|
85
|
65/68
|
16
|
4-14
|
|
|
32
|
|
180
|
90
|
135/140
|
100
|
78
|
18
|
4-18
|
|
|
40
|
|
200
|
100
|
145/150
|
110
|
85/88
|
18
|
4-18
|
|
|
50
|
|
230
|
115
|
160/165
|
125
|
100/102
|
20
|
4-18
|
|
|
65
|
|
290
|
145
|
180/185
|
145
|
120/122
|
22
|
8-18
|
|
|
80
|
|
310
|
155
|
195/200
|
160
|
135/138
|
22
|
8-18
|
|
|
100
|
|
350
|
175
|
230/235
|
190
|
160/162
|
24
|
8-23/8-22
|
|
|
125
|
|
400
|
200
|
270
|
220
|
188
|
28
|
8-25/8-26
|
|
|
150
|
|
480
|
240
|
300
|
250
|
218
|
30
|
8-25/8-26
|
|
|
15
|
1/2
|
130
|
65
|
89
|
60.5
|
35
|
-
|
4-15
|
|
|
20
|
3/4
|
150
|
75
|
98
|
70
|
43
|
-
|
4-15
|
|
|
25
|
1
|
160
|
80
|
108/110
|
79.5
|
51
|
11.5
|
4-15/4-16
|
|
|
32
|
11/4
|
180
|
90
|
117/120
|
89
|
64
|
13.0
|
4-15/4-16
|
|
|
40
|
11/2
|
200
|
100
|
127/130
|
98.5
|
73
|
14.5
|
4-15/4-16
|
|
|
50
|
2
|
230
|
115
|
152/150
|
120.5
|
92
|
16.0
|
4-19/4-20
|
|
|
65
|
21/2
|
290
|
145
|
178/180
|
139.5
|
105
|
17.5
|
4-19/4-20
|
|
|
80
|
3
|
310
|
155
|
190
|
152.5
|
127
|
19.5
|
4-19/4-20
|
|
|
100
|
4
|
350
|
175
|
229/230
|
190.5
|
157
|
24.0
|
8-19/8-20
|
|
|
125
|
5
|
400
|
200
|
254/255
|
216.0
|
186
|
24.0
|
8-22
|
|
|
150
|
6
|
480
|
240
|
279/280
|
241.5
|
216
|
25.5
|
8-22
|
|
|
15
|
|
130
|
65
|
95
|
70
|
52
|
12
|
4-15
|
|
|
20
|
|
150
|
75
|
100
|
75
|
58
|
14
|
4-15
|
|
|
25
|
|
160
|
80
|
125
|
90
|
70
|
14
|
4-19
|
|
|
32
|
|
180
|
90
|
135
|
100
|
80
|
16
|
4-19
|
|
|
40
|
|
200
|
100
|
140
|
105
|
85
|
16
|
4-19
|
|
|
50
|
|
230
|
115
|
155
|
120
|
100
|
16
|
4-19
|
|
|
65
|
|
290
|
145
|
175
|
140
|
120
|
18
|
4-19
|
|
|
80
|
|
310
|
155
|
185
|
150
|
130
|
18
|
8-19
|
|
|
100
|
|
350
|
175
|
210
|
175
|
155
|
18
|
8-19
|
|
|
125
|
|
400
|
200
|
250
|
210
|
185
|
20
|
8-23
|
|
|
150
|
|
480
|
240
|
280
|
240
|
215
|
22
|
8-23
|
|
注：1、表中以分数表示者，分子为JB/T74~90系列2尺寸（等同于原机标JB74~90-59的尺寸），分母为JB/T74~90系列1、GB9112~9131（PN1.6、2.5、4.0Mpa）及HGJ44~76尺寸。 2、表中以分数表示者，分子为ANSI B16.5尺寸，分母为GB9112~9131、SH3406尺寸。
五、订货须知
1、产品型号 2、公称通径 3、公称压力 4、工作温度范围
