ZPQ气动阀门定位器

ZPQ气动阀门定位器

ZPQ 型气动阀门定位器与调节阀配套使用,它根据气动调节器的输出信号给调节阀的执行机构气室输入供气压力,使调节阀的阀芯正确迅速的定位,并根据阀的开度进行反馈。

   技术参数和性能
型         号 ZPQ -2001(ZPQ-01) ZPQ -2001(ZPQ-02)
产品名称 气动阀门定位器(单输出) 气动阀门定位器(双输出)
气源压力 0.14MPa(最大0.25MPa) 0.55MPa (不小于0.35MPa)
输入信号(标准信号) 0.02-0.1MPa(0.2-0.1kgf/cm2 0.02-0.1MPa(0.2-0.1kgf/cm2
输入信号分程(段幅信号) 0.02-0.06MPa 0.06-0.1MPa 0.02-0.06MPa 0.06-0.1MPa
基本误差(线性度) ≤±1% ≤±1.5%
回差(变差) ≤1% ≤1.5%
死区(灵敏度) ≤0.4% ≤0.6%
耗气量 ≤450L/H ≤2000L/H
气源压力变化影响 ≤±1% (气源变化±10%时) ≤±1% (气源变化±10%时)
所配执行机构 气动薄膜式 气动活塞式
行程范围 10-60mm 100mm行程作特殊订货
作用方式 正作用 反作用
环境温度 -25-+55℃
相对湿度 5%-100%
连接管径 Φ6*1 紫铜管
外型尺寸 (203×160×105)mm

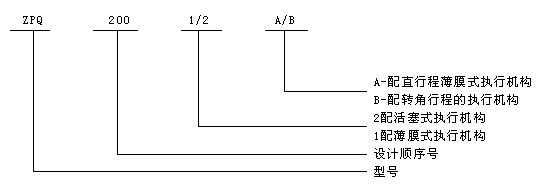

   产品型号及规格
