电子式电动单（双）座调节阀
ZRSP（N）型电子式电动单（双）座调节阀是由3810L系列电子式电动执行机构和单、双座阀组成，电动执行机构内有伺服系统，无须另配伺服放大器，电子式控制单元被设计成匣子形式，并用树脂浇铸，驱动量反馈检测采用高性能导电塑料电位器，是具有1/250分辨能力的高可靠性产品，连线极为简单，只需配DC4~20mA或DC1~5V输入信号及220AC单相电源即可控制运转，调节机构阀芯是采用顶导向，单座式适用于对泄漏要求严格，阀前后压差低及有一定粘度和含纤维介质的场合，双座式调节机构具有不平衡力小，允许压差大，流通能力大等待点，适用于泄漏量要求不严格的场合。
一、主要技术参数和性能
|
公称通径DN
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
|
座直径dn(mm)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
|
额定流量系数Kv
|
单座
|
5.0
|
8
|
12
|
20
|
32
|
50
|
80
|
120
|
200
|
280
|
450
|
||
|
双座
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
1000
|
1600
|
||
|
行程mm
|
10
|
16
|
25
|
40
|
60
|
100
|
100
|
|||||||
|
允许压差△MPa
|
≤公称压力
|
|||||||||||||
|
基本误差%
|
±2.5
|
|||||||||||||
|
回差%
|
2.5
|
|||||||||||||
|
死区%
|
1.0
|
|||||||||||||
|
始终点偏差%
|
±2.5
|
|||||||||||||
|
额定行程偏差%
|
2.5
|
|||||||||||||
|
允许泄漏量Q
|
Kv值的0.01% 按GB4213－84标准
|
|||||||||||||
|
可调范围
|
50:1
|
|||||||||||||
|
配电动气动疏水阀型号
|
PSL
|
PSL201
|
PSL202
|
PSL204
|
PSL208
|
PSL312
|
PSL320
|
|||||||
|
3810L
|
381LSA－08
|
381LSA－20
|
381LSB－30
|
381LSB－50
|
381LSC－65
|
381LSC—160
|
||||||||
|
公称压力介质温度阀体材料
|
1.6MPa
|
常温－20℃~+200℃ 铸铁HT200
|
||||||||||||
|
4.0MPa
|
常温－20℃~+200℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti
|
|||||||||||||
|
中温－40℃~+450℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti
|
||||||||||||||
|
6.4MPa
|
常温－20℃~+200℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti
|
|||||||||||||
|
中温－40℃~+450℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti
|
||||||||||||||

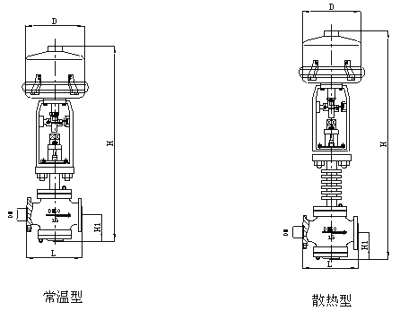

二、外形尺寸及附图
|
公称通径（DN）
|
L
|
D
|
单座式
|
双座式
|
||||||
|
PN（MPa）
|
H1
|
H
|
H1
|
H
|
||||||
|
1.6
|
4.0
|
6.4
|
常温
|
中温
|
常温
|
中温
|
||||
|
G3/4
|
75
|
75
|
225
|
32
|
495
|
574
|
||||
|
20
|
180
|
185
|
190
|
225
|
95
|
577
|
747
|
|||
|
25
|
185
|
190
|
205
|
225
|
112
|
672
|
822
|
117
|
682
|
832
|
|
32
|
200
|
210
|
220
|
225
|
118
|
682
|
832
|
120
|
687
|
837
|
|
40
|
220
|
230
|
240
|
255
|
129
|
830
|
972
|
139
|
850
|
990
|
|
50
|
250
|
255
|
265
|
255
|
144
|
860
|
1000
|
144
|
860
|
1000
|
|
65
|
275
|
285
|
295
|
255
|
178
|
964
|
1124
|
188
|
989
|
1144
|
|
80
|
305
|
310
|
325
|
255
|
191
|
989
|
1149
|
208
|
1019
|
1184
|
|
100
|
350
|
355
|
370
|
255
|
195
|
1099
|
1159
|
220
|
1044
|
1204
|
|
125
|
410
|
425
|
440
|
255
|
245
|
1287
|
1459
|
270
|
1332
|
1547
|
|
150
|
450
|
460
|
475
|
310
|
255
|
1302
|
1517
|
280
|
1352
|
1565
|
|
200
|
550
|
560
|
570
|
310
|
290
|
1382
|
1557
|
320
|
1437
|
1652
|
|
250
|
670
|
740
|
750
|
310
|
440
|
1729
|
2004
|
|||
|
300
|
770
|
805
|
310
|
502
|
1764
|
2039
|
||||
三、型号编制说明
|
Z
|
D
|
S
|
P
|
40
|
P
|
G
|
|
自控阀门
|
执行机构类型：
|
位移特征：
|
阀门结构：
|
公称压力：
|
阀体材质：
|
温度类型：
|
|
D：表示PS系列
|
S：表示直行程
|
P：表示单座
|
16：表示1.6MP
|
C：表示碳钢
|
G：表示中温型 常温省略
|
|
|
R：表示3810系列
|
N：表示双座
|
40： 表示4.0MP
|
P：表示不锈钢铸铁省略
|
|||
|
H：表示DKZ系列
|
64：表示6.4MP
|
|||||
|
C：表示ZAZ系列
|
四、订货须知 1.产品型号与名称 2.公称通径DN(mm) 3.公称压力
4.流量特性 5.阀体材质 6.额定流量系数
7.介质种类和温度范围 8.阀前后压力(压差) 9.电源电压和控制信号
10.其它特殊要求
