EDRV动态平衡电动调节阀

EDRV动态平衡电动调节阀
概述:
  动态平衡电动调节阀是区别于传统的电动调节阀的新一代产品。是动态平衡与电动调节一体化的产品。如右图所示,在系统负荷波动较大的流量系统中,当系统压力变化时,动态平衡电动调节阀二端的压差(P1-P3)也随之变化
  (1)当进口压力P1 \升高时,(P1-P2)增大,这时电动阀阀芯向上运动。使P1 、P2 间开度减少,阀芯压力P2降低;当进口压力P1降低时,(P1-P2 )间开度增大阀芯压力P2升高。因此,无论系统的压力怎样变化,通过电动阀阀芯调节作用,P2,P3间的压差始终保持不变。因此这种电动阀的抗干扰能力强、具有动态平衡的功能
  (2)当电动气动疏水阀接受控制信号使阀轴延 R 向旋转时,P2、P3间的开度也随之变化。由于不管系统压差(P1-P3)如何变化,P2、P3 间的压差(P2-P3 )始终不变,因此对应任一开度位置,其输送的水流量都是一定的,并且电动调节阀实际的流量特性曲线与其不早不晚的流量特性曲线一致的,没有偏离,因此这种电动调节阀比传统的电动调节阀具有更好的调节性能。

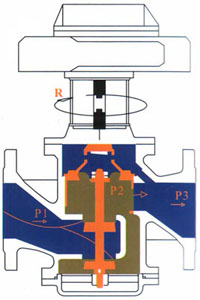

结构示意图

材质:
阀体
阀套
阀芯
膜片
密封
电动执行器外壳
球墨铸铁
不锈钢
黄铜
EPDM
PTFE
铝合金

动态平衡电动调节阀技术参数:
阀门形式
型号
规格
压差范围( KPa )
流量范围(m3/h)
工作压力
流量误差
流体温度
二通
EDRV1
DN25
30~300
0.2~2.9
PN16
5%
0~100℃
EDRV2
DN32
30~300
0.5~4.7
EDRV3
DN40
30~300
1~7.7
EDRV4
DN50
30~300
2~12.1
EDRV5
DN65
30~300
3~20.4
EDRV6
DN80
30~300
5~30.8
EDRV7
DN100
30~300
10~45.3
EDRV8
DN125
30~300
15~70.7
EDRV9
DN150
30~300
20~101.8
EDRV10
DN150
40~400
30~110
动态平衡电动调节阀尺寸参数:
阀门形式
型号
规格
外形尺寸
长(L)
下高(H2)
上高(H1)

二通
EDRV1
DN25
160
70
265
EDRV2
DN32
180
100
275
EDRV3
DN40
200
110
285
EDRV4
DN50
230
120
290
EDRV5
DN65
290
124
339
EDRV6
DN80
310
150
348
EDRV7
DN100
350
158
357
EDRV8
DN125
400
193
379
EDRV9
DN150
480
193
379
EDRV10
DN150
480
193
379
