ZZC、ZZV自力式差（微）压调节阀
| ZZC和ZZV50mm.WC至0.1MPa自力式差（微）压调节阀是一种不需要外加能源的气动疏水阀产品。可用于公称压力PN0.1、PN10。差（微）压均可分段调节。从50mm.WC至0.1MPa。其用途十分广泛，可用于工业燃烧炉系统，控制两种物料，如煤气、空气流量配比，以达理想燃烧。用于氢冷发电机组密封油系统，控制密封油与氢气间压力差，以确保可靠密封。当差压阀的低压端通大气即为微压阀（差压阀负压，端压，力为零）。 |
一、特点
● 无需停止生产即可进行设定值的调整；
● 无填料，阀杆上、下活动时不存在磨擦，上密封绝对可靠
● 执行机构敏感元件极为灵敏，极微小的压力变化会被感测出来
● 阀体为四通形式，因而K、B型可通用一种阀体
● 无填料，阀杆上、下活动时不存在磨擦，上密封绝对可靠
● 执行机构敏感元件极为灵敏，极微小的压力变化会被感测出来
● 阀体为四通形式，因而K、B型可通用一种阀体
二、主要技术参数和性能指标（表一）
|
额定行程（mm）
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
|
公称压力PN（MPa）
差压调节范围（KPa） |
ZZCP/ZZVP
|
8
|
11
|
20
|
32
|
50
|
80
|
100
|
160
|
|
ZZCN
|
|
|
|
|
53
|
83
|
|
|
|
|
额定行程（mm）
|
6
|
8
|
10
|
15
|
20
|
||||
|
公称压力PN（MPa）
|
0.10 1.0
|
||||||||
|
差压调节范围（KPa）
|
0.5~5.5 5~10 9~14 13~19 18~24
22~28 26~33 31~38 36~44 42~51 49~58 56~66 64~78 76~90 88~100 |
||||||||
|
介质温度（℃）
|
≤80
|
||||||||
|
调节精度（%） |
≤10
|
||||||||
|
允许泄漏量（L/H）
|
ZZCP/ZZVP
|
10-4×阀额定容量（IV级）
|
|||||||
|
ZZCN
|
5×10-3×阀额定容量（II级）
|
||||||||
（表二）单位:mm
|
公称通径(DN)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
|
A
|
308
|
394
|
308
|
394
|
308
|
394
|
394
|
394
|
|
|
H
|
ZZCP/ZZVP
|
376
|
465
|
365
|
445
|
445
|
490
|
490
|
510
|
|
ZZCN
|
|
|
|
|
536
|
536
|
570
|
590
|
|
|
L
|
ZZCP/ZZVP
|
150
|
160
|
180
|
20
|
230
|
290
|
310
|
350
|
|
ZZCN
|
|
|
|
222
|
222
|
310
|
350
|
||
|
重量(kg)
|
12
|
13
|
15
|
17
|
20
|
28
|
38
|
43
|
|
|
导压管螺纹接头
|
M16×1.5
|
||||||||
三、法兰尽寸（表三）
|
公称通径(DN）
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|
|
D
|
PN01PN10
|
105
|
115
|
140
|
150
|
165
|
185
|
200
|
220
|
|
D1
|
PN01
|
PN10
|
75
|
85
|
100
|
125
|
145
|
160
|
180
|
|
b
|
PN01 PN10
|
16
|
18
|
20
|
22
|
||||
|
n-Φ
|
PN01 PN10
|
4-14
|
4-18
|
8-18
|
|||||
|
fl×D2
|
PN01 PN10
|
2×56
|
3×56
|
3×76
|
3×84
|
3×99
|
3×118
|
3×132
|
3×156
|

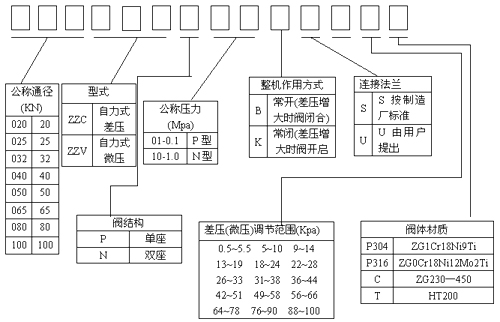

四、型号编制
